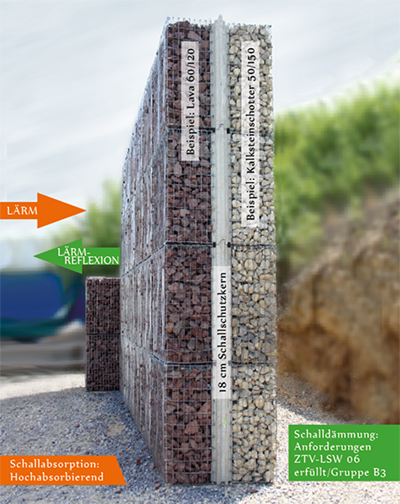

Lärmschutz-Gabione "Best Protect"

Die werksgefüllte Schwerlast-Gabione mit patentiertem Schallschutzkern aus Beton.

• Lärmschutz mit massivem Kern aus Beton mit Nut und Feder.
• der geplante In Situ Test als Norm, stellt keine Hürde mehr dar.
• Lückenlose und gleichzeitig durchgehende Schallisolierung.
• Fundament aus Betonfertigteilen in variablen Längen.
• Werksbefüllt, leicht zu transportieren.
• Einfache und schnelle Bauweise.

Die Vorteile auf einen Blick

• Erhebliche Kostenersparnis durch Flachgründung aus werksgefertigtem Fundamentplatten aus Stahlbeton
• Aufwendige Pfahlgründungen und Fundamentarbeiten entfallen fast vollständig
• Standsicher, ohne Bohrpfahlgründung
• Legoähnliche Modulbauweise, wodurch auch eine temporäre Nutzung möglich ist
• Kurze Aufbauzeiten, verkürzte Sperrzeiten, geringe Erstellungskosten
• Lückenlose und durchgehende Schallreflektion
• Zulassung der Deutschen Bahn, was absolute Spitzenwerte bei Schallreflektion und Absorption voraussetzt
• Die geplante Einführung des In Situ Tests als Norm, stellt für die Best Protect keine Hürde dar.
• Hochwertiger Qualitäts-Schallschutzkern aus dem Fertigstellwerk der Firma Max Bögl.

BestProtect: schalldämmend - freistehend - hochabsorbierend - transportabel

Die "BestProtect" Lärmschutzgabione ist ein transportables Korbsystem, welches aus einem Betonkern mit integrierten Gabionenk&oum;rben (R-Steckschließensystem) besteht. S&aum;mtliche Drahtelemente werden aus spezialverzinktem Draht mit einer Korrosionsbeständigkeit von mindestens 3.000 Stunden Sprühnebeltest nachIN EN ISO 9227:2006-10 hergestellt.

• Stahldrahtgittermatten mit einem Drahtdurchmesser von 4,5 mm
• Distanzhalter aus Draht mit einem Durchmesser von 5,0 mm
• R-Schließen aus Draht mit einem Durchmesser von 8,0 mm / 6,0 mm
• Zugfestigkeit Draht und Ösen ist >450 N/mm³

Die "BestProtect" wurde konzipert um einen maximalen Schallschutz mittels Modulbauweise zu erreichen. Der Einsatzzweck ist die Errichtung von Lärmschutzwänden im Straßen- und Schienenbau, im gewerblichen Bereich sowie für kommunale Bauprojekte. Sie besteht zum Einen aus einem Kern (18 cm dick), welcher in Nut (konisch zulaufend) und Feder ausgebildet ist. Der Kern wird aus Beton, sowie den mitvergossenen und als Armierung dienenden R-Steckschließenmatten hergestellt. Diese dienen gleichzeitig auch als Anbindung für den Gabionenkorb.

Das Fundament besteht aus Betonfertigteilen, mit einer variablen Länge, Breite laut statischem Nachweis und einer Dicke von 18 cm. Das Versetzen des Fundamentes wird durch vorhandene Schraubanker erleichtert und die Verbindung der einzelnen Fundamentfertigteile erfolgt mittels einer Verzapfung. Die "BestProtect" Lärmschutzwand wird auf die Feder am Fundament aufgesetzt, so dass keine weitere Befestigung erforderlich ist.

Das Füllmaterial der Gabionenkörbe definiert sich nach den schallschutztechnischen Erfordernissen, insbesondere der geforderten Schallabsorption.
Der Vorteil der "BestProtect" Lärmschutzgabione liegt in der kurzen Aufbauzeit und damit einhergehend den stark verkürzten Sperrzeiten von Verkehrswegen bzw. optimale Nutzung enger Zeitfenster und somit einer Senkung der volkswirtschaftlichen Gesamtkosten. Des Weiteren kann die "BestProtect" auch bei temporären Lärmschutzma6nahmen eingesetzt werden, da einzelne Elemente analog zum Aufbau auch wieder rückgebaut werden können.
